敏华消防应急照明与疏散系统项目调试说明

敏华消防应急照明与疏散系统项目调试说明

集电集控系统调试方案一

一、准备工作

1、调试前确保灯具、电源箱（含电池）、控制器均安装完毕及已经通电，确保各灯具回路线、电源箱至控制器通讯线布线及接线完毕。

2、准备工具：手持编码器、项目图纸（蓝图）、笔。

二、调试步骤

第一步：灯具地址编码【操作设备：各电源箱】

1、设置电源箱地址：（视频调试篇中第三点）

   电源箱LCD显示屏在主屏时，按下【确认】键，显示出菜单列表，再按【向下】键，选择【设备地址设置】，按【确认】键进入，上下键进行地址设置，地址可按照顺序1-16任意设置，最后按确认键，设置成功。

2、进行灯具编制：（视频调试篇中第四点）

   电源箱显示屏在主屏时，按确认键及上下键，找到灯具编址，设置相应回路及灯具开始地址，按开始编址。

   拿现场图纸，对应灯具位置，从设置的开始的灯具编号起，用编码器对准灯具编址信号，灯具有两次亮屏闪，表示该灯具编码成功，在图纸上记录该号码，系统自动跳转下一灯具编号，编码器对准下一个灯具编址信号，进行编址并图纸记录，依次顺序编完这一回路灯具。

第二步：系统联动调试【操作设备：控制器】

  带图形显示的壁挂/落地主机操作说明：

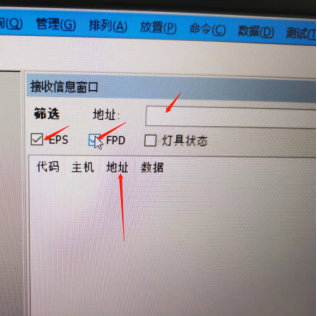

1、先根据各电源箱设置的设备地址，在控制器上查找设备地址接收情况。在上位机的【视图】--【窗口】--【接收信息窗口】

查看上右图中的【地址】下栏的数据，显示的数据为当时设置的电源箱的设备地址。

【如果没有接收到对应的设备地址，应查询线路】

2、根据灯具编址编号，在对应图纸点位中放置设备（EPS、分配电、灯具）。

【控制器上位机操作：见视频调试说明】
